碳纤维加热管电线的选择是一个非常重要且实际的问题，是确保整个系统安全、可靠和长效运行的关键环节。

选择不当会导致电线绝缘熔化、短路、起火，甚至损坏整个温控系统。

有时候客户因为没有事先说明使用温度，导致配置了不合适的电线，最终导致加热管提前报废。

这里，我们罗列一下需要综合考虑的因素和具体建议，有不对的地方欢迎指正。

一、核心选择因素

温度等级：

这是首要考虑因素。 电线的温度等级必须高于加热管表面以及其安装环境的实际温度。必须考虑加热管本身的辐射热和传导热，以及环境环境温度（例如在密闭的加热箱内）。

安全裕量： 必须留有足够的余量。例如，如果加热管表面温度为150°C，那么至少应选择耐温200°C或更高的电线。绝对不能使用与预估温度同等级或更低等级的电线。

电流容量：根据加热管的功率（瓦特，W）和工作电压（伏特，V），计算出其工作电流（安培，A）

公式：电流（A）= 功率（W）/ 电压（V）

所选电线的导体截面积必须能够安全承载这个计算电流。在高温环境下，电线的载流能力会下降，因此需要参考电线在对应温度下的“载流量降额曲线”来选择。

导体材料

镀镍铜线： 最常用的选择。镍层能有效防止铜在高温下氧化，保持导体的导电性和焊接性能。适用于大多数中高温环境（例如-60°C 至 +200°C）。

纯镍线： 耐高温性能极佳（可达600°C以上），但成本非常高，且电阻率比铜高。通常仅用于极高温度或特殊腐蚀性环境。

镀银铜线： 抗氧化能力好，导电性最佳，常用于高频场合，但对于单纯的加热管供电，性价比不如镀镍铜线。

普通无氧铜线： 不推荐用于高温环境，因为铜在高温下会迅速氧化，形成不导电的氧化层，导致电阻增大、局部过热和连接失效。

绝缘层材料：

这是决定电线耐温等级和适用环境的关键。常见的耐高温绝缘材料有：

硅橡胶： 非常柔韧，耐温范围通常在-60°C 至 +200°C，优质的可达到250°C。具有良好的耐臭氧和耐候性。非常适合需要频繁移动或弯曲的场合。

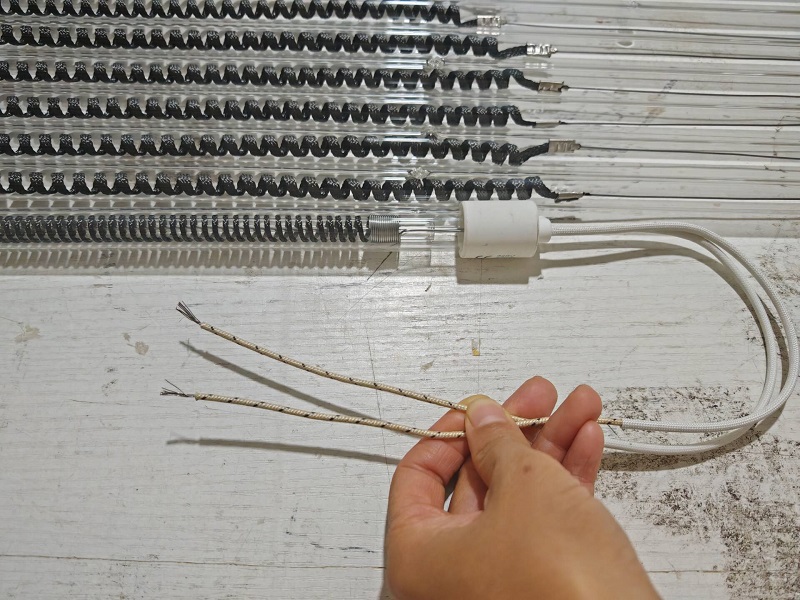

云母带/玻璃纤维编织+硅树脂浸渍： 这是一种经典的高温线结构。云母和玻璃纤维本身耐温极高（可达500-1000°C），通过硅树脂粘合固化后，形成坚硬的保护层。耐温等级可达400°C, 500°C 甚至更高。缺点是硬度大，弯曲性差。

PTFE： 耐温范围约-200°C 至 +260°C。具有极佳的化学惰性、低摩擦系数和不粘性。但成本较高，且在极高温度下可能产生有毒烟气。

PFA： 性能与PTFE类似，耐温性稍好，加工性能更优。

FEP： 耐温性低于PTFE（约200°C），但价格更便宜。

陶瓷纤维： 用于极端高温环境（可达1000°C以上），但非常脆，不耐机械冲击和弯曲。

屏蔽与护套：

在工业环境中，可能存在电磁干扰。可以选择带有铜丝编织屏蔽层的电线，以提高抗干扰能力。

外护套可以提供额外的机械保护、耐磨性和耐化学性。

二、针对不同温度范围的推荐选择

150°C - 250°C：

首选：硅橡胶绝缘电线。 柔韧性好，易于安装，完全能满足此温度范围的需求。导体建议使用镀镍铜丝。

替代选择：PTFE/FEP 绝缘电线。 如果环境有油污或需要更好的化学稳定性。

250°C - 400°C：

首选：云母带/玻璃纤维编织 + 硅树脂浸渍电线。 这是最经济可靠的选择，广泛应用于烤箱、烘箱、注塑机等设备的加热管连接。

替代选择：高性能硅橡胶电线， 但必须确认其长期工作温度确实能达到此范围。

400°C 以上：

必须使用专用高温电线， 如更高级别的云母玻璃纤维线、矿物绝缘电缆或陶瓷纤维线。这类选择需要非常谨慎，通常用于特殊工业炉、半导体设备等。

三、接线端子的选择

电线选对了，接线端子同样重要。

材质： 必须使用镀镍或不锈钢的压接端子或接线鼻。普通黄铜或镀锡端子会在高温下氧化，导致接触不良和过热。

压接工艺： 必须使用专业的压接工具，确保压接牢固，接触电阻低。

四、总结与选择流程

选择流程：

1.确定最高工作温度： 测量或根据加热管规格和环境，确定电线需要暴露的最高温度。

2.计算工作电流： 根据功率和电压计算。

3.选择绝缘材料： 根据温度范围和环境特性（是否需要柔韧、耐化学腐蚀等）选择。

4.选择导体材料和截面积： 通常选择镀镍铜线，并根据降额后的载流量确定合适的线径（如16AWG, 14AWG等）。

5.确认连接件： 确保端子、接线柱等也都是耐高温材质。

最后，安全第一！ 当不确定时，请务必咨询我们，提供您的具体工况，让我们为您推荐最安全、最合适的产品。

切勿使用普通PVC电线（耐温通常只有70-105°C）连接加热管，这是极大的火灾隐患。
